IP камера Exmor IMX 301
Наружная; 2МР(1920-1080) 1/2.9” CMOS Exmor. Чувствительность 0.002 Люкс F 2.0, 3DNR 3-x MP-объектив 4мм. Угол обзора 98-16° ИК подсветка 50 метров. Р2Р облако Seetong
IP камера Exmor IMX 301 оборудована специальным модулем, точность захвата которого распознает 99% номеров автомобилей и транспортных средств, которые движутся по трассе шириной до 4-х полос в обоих направлениях со скоростью 120 км в час
Также IP камера снабжена высокочувствительной матрицей (0.002 Люкс), при помощи которой цвет машины будет виден, даже если видеосъемка будет производиться в ночное время.
Информативность изображения повышается за счет высокой трансляционной скорости (50 Fps).
В функциональность IP камеры Exmor IMX 301 входят 6 функций, которые улучшают качество картинки:
- если контрастность освещения при съемочном процессе не стабильная, дефекты будут подкорректированы двойным сканированием сцены WDR 120 дБ,
- функция 3D DNR обеспечит подавление шумов,
- фоновая засветка компенсирует BLC,
- режим Defog дает возможность получить высококлассное изображение даже при дождливой погоде, если на улице идет снег или все затуманено,
- при вибрации картинка стабилизируется функцией EIS,
- область интереса ROI - добиться оптимизации битрейта можно повышением качества выделенной области сцены и снижением разрешения в других частях кадра.
Температурный диапазон довольно обширный, Exmor IMX 301 будет функционировать и при -50 градусах и при +60-ти.
Главные параметры IP камеры
Максимальное разрешение IP камеры - 1920×1080 (2Мп) 50 Fps. Уменьшить нагрузку на устройство можно, транслируя в интернет тройной поток RTSP.
Камера является инновационной разработкой специализированного интернет-магазина Naum.pro. Гарантирована поддержка кодеков H.265/H.264+. В изделии есть встроенный механический инфракрасный фильтр, который отвечает за цветопередачу.
Дальность действия инфракрасной подсветки составляет 50 метров. При разработке подсветки была использована технология EXIR (оригинальная линза и долговечный улучшенный тонкопленочный светодиод, потребляющий малое количество энергии и эффективно рассеивающий тепло). Предназначением линзы является равномерное распределение излучения в границах кадра. В результате вы получите высококлассное изображение без затемнения, без засвечивания и без размытия.
Дополнительные особенности камеры сканирования номерных знаков Exmor IMX 301

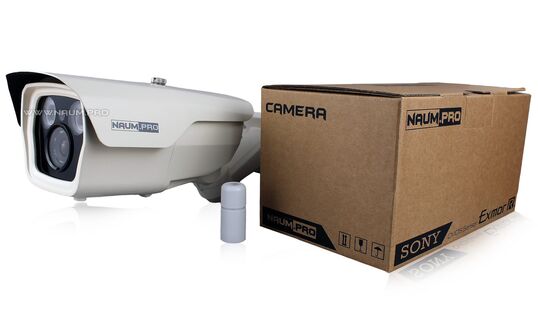

Корпус IP камеры выполнен в форме цилиндра. Объектив подбирается индивидуально (от 4 до 32 мм опц.), угол обзора составляет 98-16 градуса.
Кронштейн камеры имеет свойство поворачиваться. С его помощью корпус может вращаться вокруг своей оси, что существенно упрощает установку прибора.
Есть специальный контакт регистратора, к которому можно подключить сторонние датчики.
Выполнить подключение дополнительных детекторов и датчиков позволяет GPIO (к примеру, охрана территории).
Технические характеристики
- Камера доступна в браузере по адресу 192.168.0.123 (По умолчанию)
- Логин: admin
- Пароль: 123456
- Если камера подхватила адрес по DHCP ищем через приложение UC2 или ONVIF device manager (Смотрите в папке скачать)
- Чтобы камера не меняла свой IP адрес в процессе работы в меню камеры установите статический IP и снять галочку All connect
При желании в камере можно сменить объектив и получить нужный вам угол обзора. Купить Объектив
| Тип | Уличная | ||||||||||||||||||||||||||||||||||||||||
| Максимальное разрешение | 2мp 1920-1080 | ||||||||||||||||||||||||||||||||||||||||
| Тип матрицы | Sony Exmor 60fps imx291pro60 | ||||||||||||||||||||||||||||||||||||||||
| Размер матрицы | 1/2.9'' | ||||||||||||||||||||||||||||||||||||||||
| Тип объектива | фиксированный | ||||||||||||||||||||||||||||||||||||||||
| Фокусное расстояние | 4мм | ||||||||||||||||||||||||||||||||||||||||
| Угол обзора | 90-16° | ||||||||||||||||||||||||||||||||||||||||
| День/ночь | есть | ||||||||||||||||||||||||||||||||||||||||
| Форматы сжатия | H.264 H.265 | ||||||||||||||||||||||||||||||||||||||||
| Дальность инфракрасной подсветки | 50 м | ||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | проводной | ||||||||||||||||||||||||||||||||||||||||
| PoE 12вольт | - | ||||||||||||||||||||||||||||||||||||||||
| Аудиовход | - | ||||||||||||||||||||||||||||||||||||||||
| Рабочее напряжение | 12 вольт | ||||||||||||||||||||||||||||||||||||||||
| Потребление | 2 ампер | ||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих температур | -35° ~ +60°C | ||||||||||||||||||||||||||||||||||||||||
| Рабочая влажность | не более 95% | ||||||||||||||||||||||||||||||||||||||||
| Гарантия | 1 год | ||||||||||||||||||||||||||||||||||||||||
|
RTSP-ссылка потока. Основной поток rtsp://192.168.0.123:554/mpeg4?username=admin&password=123456 Второй поток rtsp://192.168.0.123:554/mpeg4cif?username=admin&password=123456 Проброс портов для удаленного доступа к ip камере через Internet explorer :
Все порты камеры:
21 UDP +TCP FTP порт ----- Настраиваемый
22 TCP SSH Port ---- Конфигурируемый
80 TCP-порт ---- Конфигурируемый
554 UDP +TCP клиент соединение порт ---- Настраиваемый
9898 TCP DBS клиент порт ---- Настраиваемый
10001-10003 UDP-порт входа IPC ---- Конфигурируемый
20001 Порт входа в порт TCP --- Конфигурируемый
59998-59999 TCP-порт TCP-приемный порт - настраиваемый
10000-15000 UDP-воспроизведение UDP-порт передачи ---- Конфигурируемый
20000-25000 UDP-воспроизведение UDP-передающий порт ---- Конфигурируемый
58000-59000 TCP-приемник TCP-приемный порт ---- Конфигурируемый
60000-63000 UDP-монитор UDP-приемный порт ---- Конфигурируемый
11121-11125 TCP Дистанционный пульт TELNET порт ---- Настраиваемый
Требования к интернет-каналу для одной камеры будут следующие:
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
Подробно о настройках в меню камеры Exmor IMX 301
Чтобы попасть в меню камеры Exmor imx нужно ее подключить. Используйте блок питания либо POE коммутатор для подачи питания 12В. Подключите камеру к своей локальной сети роутеру или на прямую к компьютеру. На компьютере с которого вы подключаетесь должен быть настроен IP адрес в одной подсети с камерой. По умолчанию камера доступна по адресу 192.168.0.123. Тогда на компьютер, к примеру, можно установить следующий IP адрес 192.168.0.50.
Для проверки можем запустить команду пинг IP адрес камеры "ping 192.168.0.123"
Если всё правильно и камера доступна вы увидите ответ от камеры.
Или просто ввести адрес в интернет браузере firefox mozilla https://192.168.0.123. Камера просит установить плагин.
После установки плагина - авторизация.
Бывают случаи когда при подключении ip-камеры к роутеру меняется ip-адрес и вы его не знаете. Что делать в этом случае?
Для этого нужно скачать приложение UC2 для компьютера под управлением Windows.
При первоначальном открытии программа спрашивает пароль и логин. По умолчанию Логин: admin Пароль: 123456
Дальше выбираем вкладку конфигурация.
Нажимаем кнопку поиск.
Программа сама найдёт IP адрес камеры и отобразит ее в поле устройств. Убедитесь что ip-адрес вашего компьютера и найденой камеры находится в одной подсети.
Дальше можно подключиться опять же с помощью браузера по IP адресу который вы увидели либо с помощью уже установленные программы UC2.
Меню камеры EXMOR
Статус сети
Вкладка меню статуса позволяет визуально получить информацию о сетевых настройках и подключению к облачному сервису Seetong. Qr-код служит для быстрого подключения камеры с помощью мобильного приложения seetong. После установки APP: Seetong сможете быстро добавить камеру с помощью этого кода, просто отсканировав код.
Настройка сети
Позволит изменить сетевые настройки, прописать нужный IP адрес.
All connect - быстрое соединение со всеми устройствами по протоколу onvif. Для того чтобы камера при отключении электричества постоянно не меняла свой ip адрес и не искала свободный IP адрес по DHCP из ваших подсетей рекомендуем отключать этот параметр.
Китайский бесплатный облачный сервис видеонаблюдения
Включение/отключение функции доступа через Облачный сервис Seetong.
Данная функция позволяетподключатся удаленно к камере без статического IP адреса. При включении функции "Облако seetong", камера автоматически связывается с облаком и ей присваивается уникальный ID номер по которому в дальнейшем можно подключаться к камере с мобильных телефонов или компьютеров по уникальному ID номеру либо qr-коду который есть меню оборудование IMX.
Настройка потокового видео по портам
Можно легко изменить нужные вам порты для подключения и передачи потокового видео.
Медиа порт - по умолчанию 554 (Стандартный порт RTSP потока). Можно изменить на любой.
Ptz контроль порт - основной порт для авторизации и управления камерой. Если вы хотите подключиться к камере удаленно через интернет, помимо стандартного WEB порта 80 вам нужно пробросить порт для авторизации 8091.
Доступ к IP- камере с помощью VPN канала
Если вы хотите иметь доступ к ip камере из интернета в своей локальной сети, то настройте PPTP соединение и вы сможете подключить ip-камеру к своему серверу через интернет по выделенному VPN каналу.
Настройка изображения камеры Exmor IMX
Самые основные настройки изображения камеры находятся в этой вкладке. Здесь вы сможете настроить не только стандартные параметры (яркость, контрастность, четкость), а и наиболее важные параметры камеры (ночная съёмка, управления инфракрасной подсветкой и так далее).
Advancet Config - дополнительные функции управления фильтрами шумоподавления и управлением выдержкой экспозиции. Позволят более точно и правильно настроить передаваемое изображение с камеры при недостаточной освещенности.
Настройка отображаемого содержимого: время, дата, название камеры, водяные знаки на изображение с камеры
Настройка разришения и сжатия видеоизображения
Можно настроить два независимых видеопотока, задать им нужное разрешение и битрейт.
Настройка точек слежения для контроля территории
Информация о видеопотоках
Настройка детектора движения
Можно точно настроить ранее выбранные зоны для срабатывания детектора движения.
Многие начинающие инсталляторы неверно настраивают функцию записи при срабатывании детектора движения. Зачастую производят настройку только на IP видеорегистраторах. Что является неправильным! Для правильной работы детектора движения изначально нужно активировать и правильно настроить эту функцию в IP камерах видеонаблюдения. Потом при подключении ip-камеры к видеорегистратору активировать функцию "Запись по детекции движения" в самом NVR. При этом видеорегистратор получит информацию от камеры видеонаблюдения и те параметры детекции которые, вы задали в IP камере. Только после правильной настройки детекторов и выделение зон в камере видеорегистраторы смогут правильно детектировать движение и делать запись по движению в кадре.
Управление пользователями доступа к ip камере
Настройка времени и часового пояса в ip камере
Перезагрузка камеры по времени
Иногда бывает так, что камеру инсталлируют на предприятиях с нарушением подачи питания. На крупных предпреятиях бывают перепады напряжения либо много статического электричества в помещении. При таких сильных сбоях камера может иногда зависать и ее нужно принудительно перезагружать. Для того чтобы это делать автоматически можно воспользоваться функцией "Сроки технического обслужевания". Вы можете задать день, время либо интервал времени для перезагрузки камеры.
Данные о камере
Инструкция по правильному подключению к сервису Seetong Cloud
Основная задача этого материала – помочь вам максимально быстро и просто настроить ваши камеры для удаленного просмотра видеофайлов в режиме on-line через браузер Mozila с любого компютера с помощю сервиса seetong.
Настройка основных сетевых параметров видеокамеры.
- Включите устройство. Перейдите по ссылке https://192.168.0.123 (задано по умолчанию) на web-интерфейс камеры.
- В настройках в разделе «Параметры сети» выберите пункт «Настройки Ethernet». В появившемся окне нужно ввести данные, нужные для корректной работы сервиса.
- Обратите внимание: сетевые (IP) адреса вашей камеры и маршрутизатора, который обеспечивает доступ к Интернету, должны находится в одном диапазоне IP адресов.
Когда все данные внесены, нажмите «Save» для их сохранения. Чтобы убедится, что вы все сделали правильно, в разделе «Параметры сети» найдите пункт «Статус сети» и строку «LoginStatus». При правильных настройках там будет отображаться цифра 1, а в пункте «Device Cloud ID» вы увидите уникальный номер, присвоенный вашей камере.
Как зарегистрироваться в сервисе Seetong Cloud.
Чтобы зарегистрироваться в облачном сервисе Seetong перейдите по ссылке https://seetong.com на сайт сервиса и нажмите кнопку «Register».
Username – имя пользователя, которое будет отображаться системе (выбирается на ваше усмотрение);
Password – пароль для входа в систему (также выбирается вами);
ConfirmPassword – подтверждение выбранного пароля.
Чтобы подтвердить регистрацию, нажмите кнопку «Register».
Добавление новой камеры.
Чтобы добавить к облачному сервису еще одно устройство, войдите в систему как авторизированный пользователь. Затем нажмите кнопку «Device Managment» и «Add Divice».
Значение поля «DeviceID» – это уникальный номер вашей камеры, который присвоила ей система. Имеет вид «184843.seetong.com» (вводятся только цифры). Следующие два поля – логин и пароль, под которыми вы зарегистрированы на сайте.
Краткое руководство по доступу к IP-камере Seetong Access Cloud
Это руководство призвано показать вам самый быстрый способ просмотра видео в режиме реального времени через APP Seetong мобильный клиент. Содержание руководства будет обновляться время от времени без предварительного уведомления. Мобильный клиент Seetong создан для подключения к IP камерам Exmor IMX. Приложение позволит быстро подключится без статического IP адреса. Подключение происходит через облако по протоколу P2P. После подключения вы сможете настроить камеру или наблюдать видео в реальном времени с IP камеры.
Конфигурация сети IP-камеры
Подключите IP камеру через сетевой вход RJ-45 к роутеру.
Включите IP-камеру и войдите в веб-страницу IP-камеры по умочанию 192.168.0.123 Логин: admin Пароль: 123456. Нажмите «Конфигурация», затем нажмите
«NetWork» - «Конфигурация Cloudhost», по умолчанию включен, как показано ниже:
нажмите «NetWork» - «Настройка Ethernet», чтобы настроить сетевую конфигурацию IP-камеры, как показано ниже.
Настройте камеру в одну подсеть с вашим роутером!
IP-адрес, заданный как локальная сеть маршрутизатора IP, DNS1 и DNS2, заданная как DNS1 маршрутизатора и DNS2 (WAN IP маршрутизатора должен поддерживать серфинг в Интернете). Сохраните «Настройка Ethernet» и используйте новый IP-адрес для входа веб-страница. Нажмите «Сеть» - «Состояние сети», чтобы запросить состояние сети, как показано ниже.
Cloud login status.
Device Cloud ID означает, что устройство имеет системный номер на сервере с облачным доступом. QR - Для быстрого подключения вмобильном приложении APP: Seetong
Доступ к мобильному клиенту Seetong
Проверить на телефоне наличие любого интернета Wi-Fi, 3G, 4G или GPRS сети.
Установите приложение с Play Market для Android или App Store для Iphone.
После запуска приложения seetong программа просит ввести логин и пароль. Для первоначального использования вам нужно зарегистрироваться. Переходим на вкладку регистрации "Register", здесь просят указать мобильный телефон или e-mail. Лучше регистрироваться через e-mail. Для этого вводим в строку ваш e-mail. Дальше нажимаем зелёную кнопку "Send auht code" после этого в течение минуты на электронный адрес вам придёт код подтверждения. Проверьте свою электронку и введите ниже тот код, что вам был выслан. Придумайте пароль. Всё, в дальнейшем приложение будет автоматически входить в ваш аккаунт.
После входа в приложение можете добавить ваше устройство, IP видеокамеру Exmor imx или регистратор NVR-IMX, с помощью зелёного плюсика в правом углу. Можно добавить устройство с помощью уникального ID номера. Либо просто отсканировать qr-код который также отображается в меню камеры.
Файлы для просмотра и настройки IP камер
Приложение для Android/iPhone Seetong Скачать
Приложение для работы с камерой для ПК UC2
Инструкция для программы UC2 Читать
Дополнительный софт:
ONVIF управление IP видеокамерами Android Скачать
ONVIF device manager Windows (Поиск ip адреса) Скачать
Программа для видеонаблюдения Ivideon Server позволит вам просматривать прямую трансляцию видео и архив видеозаписей* с веб-камер и IP-камер через локальную сеть и Интернет.-
