Что такое сенсор видеокамеры или как подобрать видеокамеру?

Как подобрать сенсор камеры и какое разрешение наилучшим образом подойдет для наблюдения за территорией: 700ТВЛ или HD 720P, 960P, или может лучше прибегнуть к использованию 3-х или 5-тимегапиксельного сенсора, поскольку, чем больше пикселей, тем более детализированным будет видеоизображение.

В нашей статье мы детально опишем функционирование видеокамер, зависимо от того, есть ли на них установленные сенсоры, матрицы либо датчики, и приведем примеры моделей разных камер с различными сенсорами.

Габариты используемых сенсоров при разработке камер видеонаблюдения колеблются между 1/2 и 1/5 дюйма, и, разумеется, чем больше сенсор, тем лучшими параметрами снабжена видеокамера, в которой он есть, поскольку есть возможность в этот размер поместить больше пикселей с большим размером. Самыми востребованными на сегодняшний день считаются сенсоры с размером 1/2.8, 1/3 и 1/4 дюйма. Системы видеонаблюдения, размер сенсора которых составляет 1/2 дюйма, не часто можно встретить, в связи с тем, что кроме дорогостоящего сенсора придется осуществлять увеличение размера бокса для камеры, что, также, несомненно, повлияет на общую цену устройства.

Не так давно всемирно известный бренд Sony запатентовал на своих CCD сенсорах технологию Exmor, благодаря которой можно существенно улучшить сенсорную светочувствительность. Лучшим сейчас считается сенсор IMX673. Он обладает самой лучшей светочувствительностью в ночное время при разрешении 700 ТВЛ.


Основываясь на каких характеристиках необходимо осуществлять выбор сенсора видеокамеры?

Изначально имеет смысл определиться с разрешающей способностью сенсора системы видеонаблюдения. Разрешение аналоговых видеокамер измеряется в количестве телевизионных линий и соответствует 700 ТВЛ (или 0,5 мегапикселей).

Любые другие показания, свидетельствующие о большем числе телевизионных линий, считаются просто пиар ходом для саморекламы, и на самом деле не являются правдивыми, поскольку у самого стандарта нет возможности передать больше. В ходе процесса разработки инновационных технологий, разрешающая способность видеокамер повысилась от 1 мегапикселя 720P до 2 мегапикселей 1080P, и это не предел.

Далее нужно определиться со светочувствительностью. Она измеряется в Люксах, и обозначается каждым производителем индивидуально в паспорте той или иной модели видеокамеры. Чем меньше Люксов, тем показатель светочувствительности видеокамеры будет выше при ночной видеосъемке.

Главный параметр, который влияет на сенсорную светочувствительность – это размер пикселя: чем он больше, тем большая глубина освещения будет им перенята, что будет способствовать более видимому изображению.

Использование инновационных технологий на сегодняшний день дает возможность достичь качественного видеоизображения с прекрасной освещенностью даже, если камера оборудована сенсором с HD разрешением.

К примеру, давайте сопоставим несколько сенсоров в разрезе их разрешающей способности и реальной светочувствительности:

1) Видеокамера аналогового типа на сенсоре Sony IMX673 700 ТВЛ.

Для сенсора характерна низкая разрешающая способность 0,5 мегапикселей, но по сравнению со всеми представленными видеокамерами - лучшая светочувствительность, поскольку имеет самый большой пиксель.

 2) 1-номегапиксельная HD-видеокамера 720p на сенсоре Omnivision OV9712.

Пример изображения с аналоговой камеры

Разрешающая способность сенсора довольно неплохая 720p, что гарантирует отличную детализацию охватываемого пространства, но в силу того, что сенсор недорогой и маленький - всего 1/4 дюйма, светочувствительность довольно низкая, что на видеосъемке в ночное время скажется не лучшим образом. Исходя из этого, использовать видеокамеры с такими сенсорами для систем видеонаблюдения в режиме 24 на 7, включая ночную видеосъемку, не рекомендовано.



3) HD-видеокамера 960p на сенсоре Aptina AR0130 с 1.3 мегапиксельным разрешением

Изображение с камеры EXMOR IMX 130

Пример ночной семки IP камеры imx130

Разрешающая способность сенсора составляет 960p, что лучше, нежели у предыдущей модели видеокамеры, и размер сенсора составляет 1/3 дюйма. Светочувствительность лучше, чем у всех HD видеокамер, фактически такая же, как у камер аналогового типа. Такие видеокамеры наилучшим образом подойдут для ночной видеосъемки с HD разрешением 720P/960P.

 4) Full HD-видеокамеры 1080p на сенсоре Sony IMX-322 / IMX-332 с разрешением 2.43 мегапикселя

Изображение с камеры EXMOR IMX370

Этот сенсор предусматривает размер матрицы 1/2.8 дюйма. Тут применена технология Exmor, благодаря которой сравнительно с другими Full-HD видеокамерами, повышается светочувствительность, что обеспечивает максимальную детализацию изображения, как днем, так и в условиях ночной видеосъемки. Проще говоря, разрешающая способность данной видеокамеры просто потрясающая! Мы предполагаем, что применение этой модели видеокамеры при запрашиваемом разрешении 1080p будет наиболее оптимальным.

 imx323 пример ночной съемки



 5) 5-тимегапиксельная видеокамера на сенсоре Micron 9P031. Камеры которые наводнили ринок в Украине. Лиди в гонке за мегапикселями не учитивают другие параметры и получают камеру с 5-ю мегапикселями и шумящим сенсором. Аллиекспрес делает свою работу :)  Вот пример работы камеры купленой на всеми любимой блощадке с сенсором 9P031 или OV4689. Как видите шумит страшно. Хотели лчше а получилось на оборот :)
пример работы ip камеры с разрешением 5mp сенсор ov4689

IP модуль камеры imx226Для получения качественного разришения с камер 5mp или больше стоит использовать оригинальные сенсора от компании Sony. Самий популярный сенсор компании Exmor IMX178 разришение 5mp и не шумит. Все камеры с оригинальным сенсором Sony Starvis ви найдете у нас на сайте Naum.pro

Нtсколько примеров изображения с ip камер Starvice UHD с сенсором Exmor IMX Starvice. Разришение 5mp. 6mp. 8mp и самая топовая камера с сенсором IMX226 на 12 мегапикселей.

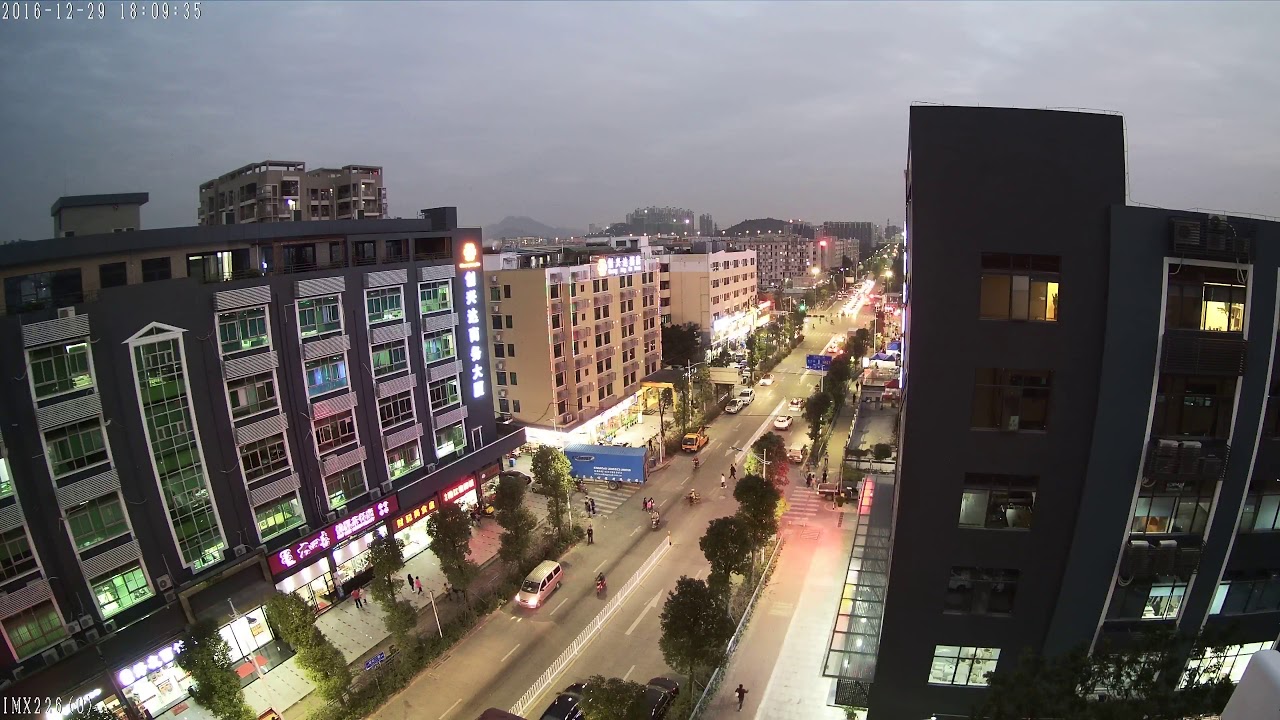

пример ночной ip камеры с ctycjhjv 12mp IMX226 Starvice
