ОБ'ЄКТИВИ ДЛЯ IP КАМЕР З ПОСТОЯННОЮ ДІАФРАГМОЮ З УСТАНОВКОВИЙ РІЗЬБОМ М12

Фокусна відстань таких об'єктивів може бути від 2 до 25 мм. Якщо встановлена 1/3"CCD-матриця, це відповідає приблизно 120-10 кутовим градусам поля зору. Об'єктив такого типу використовується тільки з матрицями розміром від 1/3" до 1/6". Якщо встановити об'єктив М12 до матриці, починаючи від 1 /2", то відбудеться затемнення кутів поля зору, тому такий варіант неприйнятний.

Що стосується якості, воно варіюється в залежності від значення кута поля зору. Найкраща чіткість та рівномірність буде у об'єктивів з фокусною відстанню в межах 4,3-12мм. Завдяки світлосилі 1,8-2,5, чутливість об'єктивів звичайних чорно-білих камер становить близько 0,05Lux. Оптимальне застосування об'єктива М12 – у невеликих бюджетних телекамерах для внутрішньої та зовнішньої зйомки.

ОБ'ЄКТИВИ PINHOLE (ГОЛЬНЕ ВУШКО) З УСТАНОВЛЮВАЛЬНИМ РІЗЬБОМ М12

Отвір пинхольного об'єктиву дуже маленький – його діаметр не перевищує 2мм, завдяки чому ці об'єктиви досить популярні у прихованому відеоспостереженні. Матриця тут також 1/3"CCD, кут поля зору в діапазоні 90-40 º. Фокусна відстань об'єктива: 2,8-6,0мм. Як і попередні, об'єктиви Pinhole не використовуються для матриць більше 1,2" з тієї ж причини - затемнення кутів поля зору.

«Вушко голки» не може похвалитися високою якістю об'єктивів. Т.к. його розміри дуже скромні, відносний отвір не більший за 3,5 (стандартний показник – 4,5). Це впливає на чутливість камери: для об'єктивів М12 цей показник набагато вище. Але це не єдиний їхній мінус: у пінхольних об'єктивах спостерігається помітне погіршення (практично вдвічі) чіткості кадру по краях у порівнянні з центральною частиною. Однак, це не заважає їм бути присутнім у ряді спеціальних додатків.

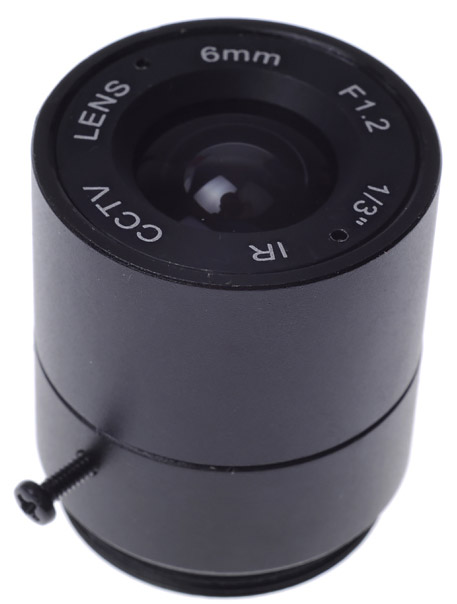

ОБ'ЄКТИВИ З КРІПЛЕННЯМ CS-MOUNT І C-MOUNT

Ці об'єктиви дають дуже гарне якісне зображення. Їх фокусна відстань може бути від 2,0 до 75мм (120-3 кутових градуси), що набагато ширше, ніж у попередніх моделей.

Найчастіше об'єктиви з CS-mount або C-mount кріплення застосовуються в тандемі з автоматичною діафрагмою. Це дозволяє отримати чудові характеристики відеокамери. Вдень, коли в ній немає потреби, діафрагма прикривається. Коли вночі вона повністю відкрита, світлочутливість звичайних камер становить 0,02-0,008Lux. Щоправда, останнє значення досягається з використанням асферичних АРД-об'єктивів, відносний отвір яких перевищує 0,75. Завдяки цьому ми маємо чітку, з гарною різкістю картинку і вдень і вночі. Наприклад, якщо взяти дворежимну камеру VNC-753-Н2 і забезпечити її об'єктивом такого типу та ПЗЗ-матрицею на кшталт «ExwaveHad», її чутливість може досягати 0,00002Lux.

Незважаючи на всі достоїнства, такі об'єктиви теж не ідеальні. Вони не дешеві, не дуже міцні у плані механічних пошкоджень, потребують обов'язкового захисту від попадання вологи (особливо це актуально за мінусової температури повітря).

У таблиці нижче представлена залежність між фокусною відстанню та кутами поля зору (по горизонталі, вертикалі та діагоналі). Значення дійсні для об'єктивів будь-якого типу та матриці розміром 1/3".

ВАРІОФОКАЛЬНІ ОБ'ЄКТИВИ

Використання варіофокального об'єктива дає можливість змінювати фокусну відстань без заміни лінзи. Камера, на якій встановлено об'єктив такого типу, має кращий огляд території у широкому куті поля зору та детально віддалені від камери об'єкти у вузькому. Варіофокальні об'єктиви сучасного виробництва можуть перебудовуватись у межах 12-50 крат.

МЕГАПІКСЕЛЬНІ ОБ'ЄКТИВИ

Висока популярність мегапіксельних відеокамер спричинила створення мегапіксельних об'єктивів, які мають більш високу роздільну здатність. Всі типи об'єктивів, про які говорилося раніше, мають мегапіксельні моделі, асортимент яких зростає з кожним роком.

Для об'єктивів такого типу характерно роздільна здатність в 200 ліній/мм. Найбільшу чіткість кадру вони дають саме під час використання у мегапіксельних телевізійних відеокамерах. Ціна мегапіксельних об'єктивів неухильно знижується, що дало можливість їх застосування у звичайних відеокамерах. Як і у випадку з телекамерами, чіткість стає помітно вищою (особливо це стосується кутів кадру).

ВИБІР ТИПУ ОБ'ЄКТИВА ДЛЯ КАМЕР ВІДЕОНОБСЛУГОВУВАННЯ IP КАМЕР

Коли ви вибираєте об'єктив для своєї IP камери, перше, на що варто звернути увагу, це мета, для досягнення якої ви будете використовувати пристрій. Т.к. при виборі об'єктиву є безліч нюансів, вам потрібно визначиться з ключовими моментами. Виставте пріоритети: хороша чутливість при нічній зйомці, зручне налаштування і монтаж, висока чіткість зображення і т.п.

Найменших незручностей при установці завдають варіофокальні об'єктиви. Т.к. їхня фокусна відстань змінюється досить просто, це полегшує налаштування потрібної зони огляду камери.

Для більшості фіксованих об'єктивів характерна краща, ніж у варіофокальних, стійкість до механічних пошкоджень (удари, вібрації). Набір характеристик у них також кращий. Якщо вам потрібно встановити камеру на об'єкті, що рухається (це може бути автомобіль, комбайн, автомодель і т.д.), рекомендуємо вибирати фіксовані об'єктиви.

Якщо брати за характеристику тип діафрагми, то об'єктиви поділяються на ручні діафрагми та з автоматичним приводом. Раніше, коли камери з урахуванням CCD-матриць були досить популярні, об'єктиви з автоматичною діафрагмою були необхідністю, т.к. оберігали матрицю камери від пересвітлення.
